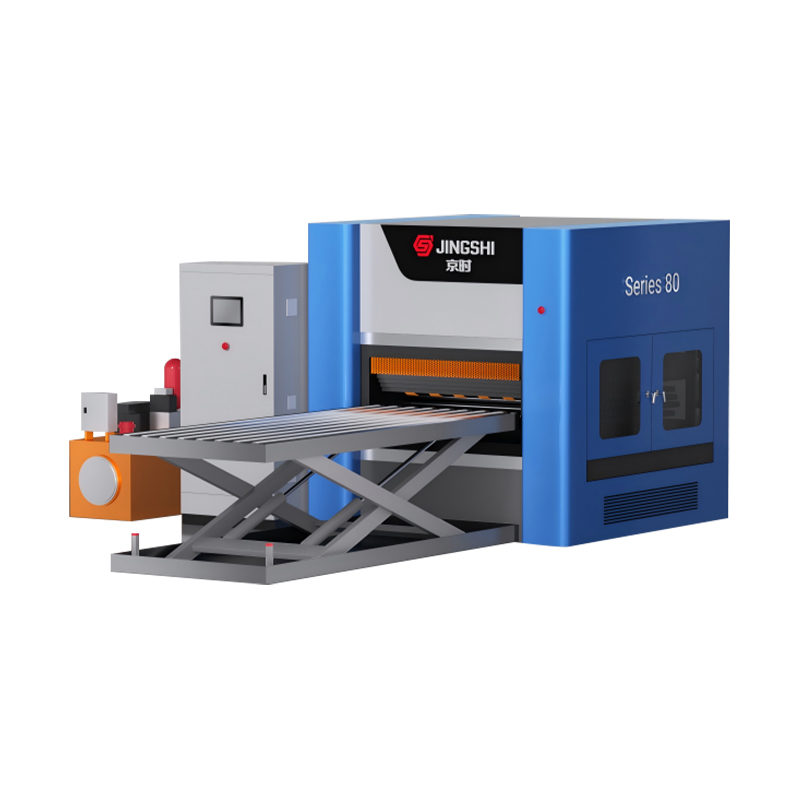

دستگاه تسطیح فوق دقیق هیدرولیک ورق سنگین سری 80

عرض سری استاندارد	600	900	1000	1300	1600	1900	2100
قطر غلتک تراز	80	80	80	80	80	80	80
تعداد غلطک تسطیح	15/19	15/19	15/19	15/19	15/19	15/19	15/19
کوتاه ترین طول قطعه کار برای صاف کردن Lmin (میلی متر)	Lmin=150	Lmin=150	Lmin=150	Lmin=150	Lmin=150	Lmin=150	Lmin=150
ضخامت اسمی مواد تراز T (mm)	2.0-10.0	2.0-10.0	2.0-10.0	2.0-10.0	2.0-10.0	2.0-10.0	2.0-10.0
حداکثر ضخامت مواد مسطح Tmax (mm)	Tmax=25	Tmax=25	Tmax=25	Tmax=25	Tmax=25	Tmax=25	Tmax=25
دقت تراز کردن	پارامترها با توجه به ماده Q235/مقاومت تسلیم 235 مگاپاسکال محاسبه می‌شوند و طول و عرض در 1 متر تشخیص داده می‌شوند.
	0.01-0.05 میلی متر	0.01-0.05 میلی متر	0.01-0.05 میلی متر	0.01-0.05 میلی متر	0.01-0.05 میلی متر	0.01-0.05 میلی متر	0.01-0.05 میلی متر
سرعت خط صاف کردن (m/min)	سرعت قابل تنظیم 1-10 متر در دقیقه
ولتاژ	AC سه فاز 380 ولت
لوازم جانبی اختیاری	1. بیرون کشیدن غلتک صاف کننده به سمت پایین (مناسب برای تعویض سریع غلتک و تمیز کردن سطح)			4. غلتک تسطیح چهار/شش بار		7. تعداد غلتک تسطیح
	2. بیرون کشیدن غلتک تراز (مناسب برای تعویض سریع غلتک و تمیز کردن سطح)			5. بارگیری/تخلیه خودکار دستکاری کننده/ربات پالت سازی		8. Uncoiler - خط برش هیدرولیک/مکانیکی
	3. بیرون کشیدن غلتک به بالا و پایین (مناسب برای تعویض سریع غلتک و تمیز کردن سطح)			6. تغذیه و تخلیه خط مونتاژ غلتکی: با / بدون برق		9. Uncoiler - خط خالی برش لیزری
الزامات سفارشی	الزامات سفارشی سازی مشتری قابل قبول است
اظهارات	شکاف فشار مواد را صاف کنید، پارامترهای مربوطه را از طریق صفحه لمسی وارد کنید، و تجهیزات به طور خودکار تنظیم می شوند.

دستگاه تراز هیدرولیک سنگین سری 80: فتح اسپرینگ بک در صفحات با استحکام بالا

با دستگاه تسطیح فوق دقیق هیدرولیک سری 80 به صافی بی نظیری دست یابید. این دستگاه که به طور خاص برای نیازهای سخت صنایع سنگین مهندسی شده است، با چالش های تراز کردن صفحات ضخیم سنج با استحکام بالا (10 تا 100 میلی متر) مقابله می کند. با ترکیب تناژ هیدرولیک عظیم با کنترل سروو هوشمند، تنش های داخلی و برگشت فنر را از بین می برد و تحمل صافی ± 0.05 میلی متر را ارائه می دهد. این انتخاب برتر برای کشتی سازی، ساخت پل و ساخت ماشین آلات سنگین است.

حل چالش "Springback" در بشقاب های سنگین

ترازهای مکانیکی سنتی اغلب با فولادهای مدرن با مقاومت بالا دست و پنجه نرم می کنند. هر چه استحکام تسلیم بالاتر باشد، ماده بیشتر تلاش می کند تا به شکل اولیه خود بازگردد - پدیده ای که به عنوان "بهار برگشت" شناخته می شود.

مزیت سری 80:

فشار هیدرولیک عظیم: برخلاف سیستم‌های مکانیکی، سیلندرهای هیدرولیک ما فشار پایدار و بسیار زیادی را اعمال می‌کنند تا ماده را از نقطه تسلیم خود عبور دهد و تغییر شکل دائمی و صافی واقعی را تضمین کند.

تراز کردن نفوذ عمیق: این سیستم به گونه ای طراحی شده است که به اعماق سطح مقطع مواد نفوذ کند و تنش های داخلی را که باعث تاب برداشتن در طی فرآیندهای برش یا جوشکاری بعدی می شود، خنثی کند.

فناوری اصلی و ویژگی های عملکرد

1. سیستم کنترل حلقه بسته سروو

در قلب سری 80 یک سیستم سروو الکترو هیدرولیک پیشرفته قرار دارد. سنسورهای جابجایی و مبدل‌های فشار بازخورد بلادرنگ را به PLC ارائه می‌کنند و به صورت پویا شکاف و فشار رول را تنظیم می‌کنند. این بدون توجه به تغییرات ضخامت، دقت ثابت را در کل صفحه تضمین می کند.

2. طراحی قفس رول با پشتیبانی کامل

برای جلوگیری از انحراف رول تحت بارهای سنگین، ما از ساختار رول پشتیبان پشتیبانی کامل استفاده می کنیم.

انحراف صفر: رول های کار توسط چندین ردیف از رول های پشتیبان پشتیبانی می شوند و از توزیع یکنواخت نیروی تراز اطمینان می دهند.

طول عمر بیشتر: این طراحی سایش رول های کار را به حداقل می رساند و دقت را در طول سال ها کار حفظ می کند.

3. روانکاری هوشمند و کنترل دما

عملیات سنگین باعث تولید گرما می شود. سیستم خنک کننده یکپارچه ما دمای روغن هیدرولیک بهینه را حفظ می کند و پایداری دستگاه را حتی در طول عملیات 24 ساعته در محیط های با دمای محیط بالا تضمین می کند.

سفارشی سازی و سناریوهای کاربردی

ما درک می کنیم که هر خط تولید منحصر به فرد است. سری 80 گزینه های سفارشی سازی انعطاف پذیری را ارائه می دهد:

کشتی سازی و فراساحل: تراز کردن صفحات بدنه بزرگ و ضخیم برای اطمینان از تناسب کامل برای جوشکاری.

ساخت پل: پردازش صفحات فولادی ساختاری با مقاومت بالا که در آن صافی برای ایمنی بسیار مهم است.

ماشین آلات سنگین: تهیه بیس پلیت برای بیل مکانیکی و جرثقیل.

یکپارچه سازی اتوماسیون: می تواند به میزهای تغذیه خودکار، سیستم های تمیز کردن ورق و دستگاه های اندازه گیری لیزری برای آمادگی Industry 4.0 مجهز شود.

سوالات متداول

س: تفاوت بین سطح بندی هیدرولیک و مکانیکی چیست؟

پاسخ: ترازهای مکانیکی به درایوهای دنده متکی هستند و سریعتر هستند اما نیروی محدودی دارند. ترازهای هیدرولیک، مانند سری 80، از سیلندرهای هیدرولیک برای ایجاد فشار بسیار بالاتر استفاده می کنند، که باعث برتری آنها برای صفحات ضخیم و مواد با استحکام بالا می شود، جایی که "بازگشت فنری" یک مشکل اصلی است.

س: آیا این دستگاه می تواند فولاد ضد زنگ یا آلومینیوم را تراز کند؟

پاسخ: بله، اما پیکربندی و سرعت رول ممکن است نیاز به تنظیم داشته باشد. فولاد ضد زنگ به فشار بالاتری نیاز دارد، در حالی که آلومینیوم نیاز به حمل و نقل دقیق برای جلوگیری از علامت گذاری سطح دارد. ما مواد رول و درمان سطح را بر این اساس سفارشی می کنیم.

س: آیا دستگاه می تواند صفحات با ضخامت های مختلف را در یک تولید مداوم کنترل کند؟

ج: بله. سیستم کنترل CNC ما دارای یک پایگاه داده "دستورالعمل محصول" است. اپراتورها می توانند پارامترهای تسطیح (شکاف رول، سرعت، فشار) را برای ضخامت ها و مواد مختلف صفحه تنظیم کنند. هنگام تعویض کار، سیستم می‌تواند به‌طور خودکار پرتوهای بالایی و شکاف‌های رول را به تنظیمات جدید در عرض چند ثانیه تنظیم کند و زمان خرابی را به حداقل برساند و کیفیت ثابت را برای تولید دسته‌ای مخلوط تضمین کند.

س: نیاز به تعمیر و نگهداری برای سیستم هیدرولیک چیست؟

A: سری 80 برای تعمیر و نگهداری کم طراحی شده است. دارای سیستم روانکاری متمرکز و مخزن هیدرولیک مهر و موم شده برای جلوگیری از آلودگی است. توصیه می کنیم هر ماه سطح روغن هیدرولیک و وضعیت فیلتر را به طور معمول بررسی کنید. این سیستم همچنین شامل مانیتورینگ دمای روغن و آلارم‌هایی است که در صورت نیاز به خنک‌کردن یا تعویض روغن به اپراتورها هشدار می‌دهد که به طور قابل توجهی طول عمر آب‌بندها و پمپ‌ها را افزایش می‌دهد.
